전기기사 (2012년03월04일 기출문제)

1과목 : 전기자기학

표피 부근에 집중해서 전류가 흐르는 현상을 표피효과라 하는데, 표피효과에 대한 설명으로 잘못된 것은?

30 V/m의 전계내의 80V 되는 점에서 1C의 전하를 전계 방향으로 80cm 이동한 경우, 그 점의 전위 [V]는?

그림과 같이 반지름 a[m]인 원형 단면을 가지고 중심 간격이 d[m]인 평행왕복도선의 단위 길이당 자기인덕턴스[H/m]는? (단, 도체는 공기중에 있고 d ≫ a로 한다.)

최대 전계 E_m=6인 평면 전자파가 수중을 전파할때 자계의 최대치는 약 몇 [AT/m]인가? (단, 물의 비유전율 ε_s =80, 비투자율 μ_s =1 이다.)

변위 전류에 의하여 전자파가 발생되었을 때 전자파의 위상은?(오류 신고가 접수된 문제입니다. 반드시 정답과 해설을 확인하시기 바랍니다.)

비유전율 ε_r =6, 비투자율 μ_r =1, 도전율 σ=0인 유전체 내에서의 전자파의 전파속도는 약 몇 [m/s]인가?

강자성체의 세 가지 특성에 포함되지 않는 것은?

평등 자계와 직각방향으로 일정한 속도로 발사된 전자의 원운동에 관한 설명 중 옳은 것은?

매질이 완전 유전체인 경우의 전자 파동 방정식을 표시하는 것은?

내압 1000V 정전용량 1μF, 내압 750V 정전용량 2μF, 내압 500V 정전용량 5μF인 콘덴서 3개를 직렬로 접속하고 인가 전압을 서서히 높이면 최초로 파괴되는 콘덴서는?

동일한 금속 도선의 두 점간에 온도차를 주고, 고온쪽에서 저온쪽으로 전류를 흘리면, 줄열 이외에 도선속에서 열이 발생하거나 흡수가 일어나는 현상을 지칭하는 것은?(오류 신고가 접수된 문제입니다. 반드시 정답과 해설을 확인하시기 바랍니다.)

등자위면의 설명으로 잘못된 것은?

미분 방정식의 형태로 나타낸 맥스웰의 전자계 기초 방정식에 해당되는 것은?

그림과 같은 회로에서 스위치를 최초 A에 연결하여 일정한 전류 I₀[A]를 흘린 다음, 스위치를 급히 B로 전환할 때 저항 R[Ω]에는 1[s]간에 얼마만한 열량 [cal]이 발생 하는가?

비유전율 ε_s =2.2, 고유저항 ρ=10¹¹[Ωㆍm]인 유전체를 넣은 콘덴서의 용량이 200[μF]이었다. 여기에 500[kV] 전압을 가하였을 때 누설전류는 약 몇 [A]인가?

자유공간 중에서 x=-2, y=4[m]를 통과하고 z축과 평행인 무한장 직선도체에 +z축 방향으로 직류전류 I[A]가 흐를때 점 (2,4,0)[m] 에서의 자계 H[A/m]는?

환상 철심에 권수 1000회의 A코일과 권수 N회의 B 코일이 감겨져 있다. A코일의 자기 인덕턴스가 100[mH]이고, 두 코일 사이의 상호 인덕턴스가 20[mH], 결합 계수가 1일 때 B코일의 권수 N은?

반지름 a[m]의 원판형 전기 2중층의 중심축상 x[m]의 거리에 있는 점 P(+전하측)의 전위는? (단, 2중층의 세기는 M[C/m]이다.)

공극이 있는 환상 솔레노이드에 권수는 1000회, 철심의 길이 ℓ은 10cm, 공극의 길이 ℓ_g 는 2mm, 단면적은 3cm², 철심의 비투자율은 800, 전류는 10A라 했을 때, 이 솔레노이드의 자속은 약 몇 [Wb]인가? (단, 누설자속은 없다고 한다.)

자유공간에서 점 P(5,-2,4)가 도체면상에 있으며, 이 점에서의 전계 E=6a_x-2a_y+3a[V/m] 이다. 점 P에서의 면전하 밀도 ρ[C/m²]은?

2과목 : 전력공학

화력발전소에서 증기 및 급수가 흐르는 순서는?

1선 1km당의 코로나 손실 P[km]를 나타내는 Peek식은? (단, δ : 상대 공기밀도, D : 선간거리 [cm], d : 전선의 지름[cm], f : 주파수 [hz], E : 전선에 걸리는 대지전압 [kV], E₀ : 코로나 임계전압 [kV])

펌프의 양수량 Q[m³/sec], 유효 양정 H_u[m], 펌프의 효율 η_p, 전동기의 효율 η_m일 때, 양수 발전기의 출력[kW]은?

송전선로에 복도체를 사용하는 주된 이유는?

전압 강하율이 10[%]인 단거리 배전선로가 있다. 송전단의 전압이 100[V]일 때 수전단의 전압은 약 몇 [V]인가?

3상 3선식에서 선간거리가 각각 50[cm], 60[cm], 70[cm]인 경우 기하평균 선간거리는 몇 [cm]인가?

수차를 돌리고 나온 물이 흡출관을 통과할 때 흡출관의 중심부에 진공상태를 형성하는 현상은?

송전선로에서 1선 지락의 경우 지락 전류가 가장 작은 중성점 접지 방식은?

다음 중 개폐 서지의 이상 전압을 감쇄할 목적으로 설치하는 것은?

중거리 송전선로의 T형 회로에서 송전단 전류 I_s는? (단, Z, Y 는 선로의 직렬 임피던스와 병렬 어드미턴스이고, E_r은 수전단 전압, I_r은 수전단 전류이다.)

변전소에서 비접지 선로의 접지보호용으로 사용되는 계전기에 영상전류를 공급하는 것은?

GIS(Gas Insulated Switch Gear)를 채용할 때, 다음 중 틀린것은?

Recloser (R), Sectionalizer (S), Fuse (F)의 보호협조에서 보호협조가 불가능한 배열은? (단, 왼쪽은 후비보호, 오른쪽은 전위보호 역할임)

무부하시 충전전류 차단만이 가능한 것은?

전원이 양단에 있는 환상선로의 단락보호에 사용되는 계전기는?

고압 배전선로의 중간에 승압기를 설치하는 주목적은?

전력계통의 주파수 변동의 원인 중 가장 큰 영향을 미치는 것은?

직접 접지방식이 초고압 송전선에 채용되는 이유 중 가장 적당한 것은?

단락점까지의 전선 한 가닥의 임피던스가 Z=6+j8[Ω](전원포함), 단락 전의 단락점 전압이 22.9[kV]인 단상 2선식 전선로의 단락용량은 몇 [kVA]인가? (단, 부하전류는 무시한다.)(오류 신고가 접수된 문제입니다. 반드시 정답과 해설을 확인하시기 바랍니다.)

각 수용가의 수용설비용량이 50[kW], 100[kW], 80[kW], 60[kW], 150[kW]이며, 각각의 수용률이 0.6, 0.6, 0.5, 0.5, 0.4일 때 부하의 부등률이 1.3이라면 변압기의 용량은 약 몇 [kVA]가 필요한가? (단, 평균 부하 역률은 80%라고 한다.)

3과목 : 전기기기

변압기 1차측 사용 탭이 6300[V]인 경우 2차측 전압이 110[V] 였다면 2차측 전압을 약 120[V]로 하기 위해서는 1차측의 탭을 몇 [V]로 선택해야 하는가?

정격이 같은 2대의 단상 변압기 1000[kVA]의 임피던스 전압은 각각 8[%]와 7[%]이다. 이것을 병렬로 하면 몇[kVA]의 부하를 걸 수가 있는가?

동기 전동기에 설치된 제동권선의 효과로 맞지 않는 것은?

75[W] 정도 이하의 소출력 단상 직권 정류자 전동기의 용도로 적합하지 않는 것은?

정격이 5[KW], 100[V], 50[A], 1800[rpm]인 타여자 직류 발전기가 있다. 무부하시의 단자전압은? (단, 계자전압 50[V], 계자전류 5[A], 전기자 저항 0.2[Ω] 브러시의 전압강하는 2[V]이다.)

다음 중 VVVF 제어방식으로 가장 적당한 전동기는?

다음 권선법 중 직류기에서 주로 사용되는 것은?

동기 조상기의 회전수는 무엇에 의하여 결정되는가?

전기자 도체의 굵기, 권수가 모두 같을 때 단중 중권에 비해 단중 파권 권선의 이점은?

돌극형 동기 발전기에서 직축 동기 리액턴스를 X_d, 횡축 동기 리액턴스를 X_q라 할 때의 관계는?

반도체 사이리스터로 속도 제어를 할 수 없는 것은?

보극이 없는 직류기에서 브러시를 부하에 따라 이동시키는 이유는?

1차 전압 2200[V], 무부하 전류 0.088[A], 철손 110[W]인 단상 변압기의 자화 전류는 약 몇 [A]인가?

반도체 정류기에서 첨두 역방향 내전압이 가장 큰 것은?

유도 전동기와 직결된 전기 동력계의 부하 전류를 증가하면 유도 전동기의 속도는?

동일 용량의 변압기 두 대를 사용하여 11000[V]의 3상식 간선에서 440[V]의 2상 전력을 얻으려면 T좌 변압기의 권수비는 약 얼마로 해야 하는가?

동기 각속도 ω₀, 회전자 각속도 ω인 유도 전동기의 2차 효율은?

유도 전동기의 2차 여자제어법에 대한 설명으로 틀린 것은?

대형 직류 전동기의 토크를 측정하는데 가장 적당한 방법은?

A,B 2대의 동기 발전기를 병렬운전 할 때 B발전기의 여자전류를 증가시키면?

4과목 : 회로이론 및 제어공학

상태방정식

인 시스템의 안정도는 어떠한가?(문제 오류로 실제 시험에서는 모두 정답처리 되었습니다. 여기서는 1번을 누르면 정답 처리 됩니다.)

그림과 같은 RC 회로에서 RC ≪ 1 인 경우 어떤 요소의 회로인가?

서보모터의 특징으로 틀린 것은?

그림과 같은 블록선도로 표시되는 제어계는?

자동제어계의 기본적 구성에서 제어요소는 무엇으로 구성되는가?

루프 전달함수가 다음과 같은 제어계의 실수축 상의 근궤적 범위는? (단, K>0)

다음 설명 중 틀린 것은?

의 이득 여유가 20[dB]일 때 K 값은? (단, ω =0이다.)

그림과 같은 신호흐름 선도에서 C/R 를 구하면?

나이퀴스트 선도에서의 임계점 (-1, J0)는 보드 선도에서 대응하는 이득[dB]과 위상은?

그림과 같은 파형의 파고율은?

각 상의 임피던스 Z=6+j8[Ω] 인 평형 Δ부하에 선간 전압이 약 220[V]인 대칭 3상 전압을 가할 때 선전류는 약 몇 [A]인가?

어떤 회로에서 유효전력 80[W], 무효전력 60[Var] 일때 역률은?

송전 선로가 무손실 선로일 때 L=96[mH]이고, C=0.6j[μF]이면 특성 임피던스[Ω]는?

어떤 회로에 100+j20[V]인 전압을 가할 때 4+j3[A]인 전류가 흐른다면 이 회로의 임피던스[Ω]는?

다음과 같은 T형 회로의 임피던스 파라미터 Z₂₂의 값은?

불평형 3상 전류가 I_a=16+j2[A], I_b=-20-9j[A], I_c=-2+j10[A] 일 때 영상분 전류 [A]는?

저항이 40[Ω], 인덕턴스가 79.58[mH]인 R-L 직렬회로에 311sin(377t+30°)[V]의 전압을 가할 때 전류의 순시 값[A]은 약 얼마인가?

단자 a, b간에 25[V]의 전압을 가할 때, 5[A]의 전류가 흐른다. 저항 r₁, r₂에 흐르는 전류비가 1 : 3일 때 r₁, r₂의 값은?

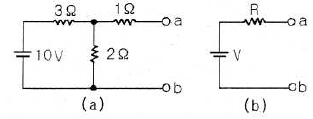

테브낭 정리를 사용하여 그림 (a)의 회로를 그림 (b)와 같이 등가회로를 만들고자 할 때 V[V]와 R[Ω]의 값은?

5과목 : 전기설비기술기준 및 판단기준

사용전압이 35kV 이하인 특고압 가공전선과 가공 약전류 전선 등을 동일 지지물에 시설하는 경우, 특고압 가공 전선로는 어떤 종류의 보안공사로 하여야 하는가?

버스 덕트 공사에 덕트를 조영재에 붙이는 경우 지지점간의 거리는?

폭연성 분진 또는 화약류의 분말이 전기설비가 발화원이 되어 폭발할 우려가 있는 곳의 저압 옥내 전기설비는 어느 공사에 의하는가?

고압 가공인입선의 높이는 그 아래에 위험표시를 하였을 경우에 지표상 몇 [m] 까지로 감할 수 있는가?

가공 전선로에 사용하는 지지물의 강도 계산에 적용하는 풍압하중 중 병종풍압하중은 갑종풍압하중에 대한 얼마의 풍압을 기초로 하여 계산한 것인가?

고압 가공전선이 케이블인 경우 가공전선과 안테나 사이의 이격거리는 몇 [cm] 이상인가?

고압 지중전선이 지중 약전류전선 등과 접근하거나 교차하는 경우에 상호의 이격거리가 몇 [cm] 이하인 때에는 두전선이 직접 접촉하지 아니하도록 조치하여야 하는가?

저압 옥내간선의 전원 측 전로에는 그 저압 옥내간선을 보호할 목적으로 어느 것을 시설하여야 하는가?

제 2종 접지공사를 시설하여야 하는 것은?(오류 신고가 접수된 문제입니다. 반드시 정답과 해설을 확인하시기 바랍니다.)

옥내전로에 대지전압에 대한 규정으로 주택의 전로 인입구에 절연변압기를 사람이 쉽게 접촉할 우려가 없이 시설하는 경우 정격용량이 몇 [kVA] 이하일 때 인체 보호용 누전차단기를 시설하지 않아도 되는가?

철주를 강관에 의하여 구성되는 사각형의 것일 때 갑종 풍압하중을 계산하려 한다. 수직 투영면적 1[m²]에 대한 풍압하중은 몇 [Pa]를 기초하여 계산하는가?

최대 사용전압 15[V]를 넘고 30[V] 이하인 소세력 회로에 사용하는 절연변압기의 2차 단락전류 값이 제한을 받지 않을 경우는 2차측에 시설하는 과전류 차단기의 용량이 몇 [A] 이하일 경우인가?

가공공동지선에 의한 제2종 접지공사에 있어 가공공동지선과 대지간의 합성 전기저항 값은 몇[m]를 지름으로하는 지역마다 규정하는 접지 저항값을 가지는 것으로 하여야 하는가?

옥내에 시설되는 전동기가 소손될 우려가 있는 경우 과전류가 생겼을 때 자동으로 차단하거나 경보를 발생하는 장치를 시설하여야 한다. 이 규정에 적용되는 전동기 정격 출력의 최소값은?

제 1종 특고압 보안공사에 의해서 시설하는 전선로의 지지물로 사용할 수 없는 것은?(오류 신고가 접수된 문제입니다. 반드시 정답과 해설을 확인하시기 바랍니다.)

변압기 1차측 3300[V], 2차측 220[V]의 변압기 전로의 절연내력시험 전압은 각각 몇 [V]에서 10분간 견디어야 하는가?

도로에 시설하는 가공 직류 전차선로의 경간은 몇 [m] 이하로 하여야 하는가?(오류 신고가 접수된 문제입니다. 반드시 정답과 해설을 확인하시기 바랍니다.)

고압 가공전선로의 지지물에 첨가한 통신선을 횡단보도교 위에 시설하는 경우 그 노면상의 높이는 몇 [m] 이상으로 하여야 하는가?

전기철도용 변전소 이외의 변전소의 주요 변압기에 계측장치가 꼭 필요하지 않은 것은?

시가지에 시설하는 154[kV] 가공전선로에는 지락 또는 단락이 발생한 경우 몇 초 이내에 자동적으로 이를 전로로부터 차단하는 장치를 시설하여야 하는가?
