2021년10월02일 8번

[방송통신일반]

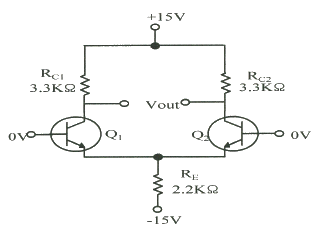

다음 차등증폭 회로에서 주어진 전압 및 전류 저건에 맞는 직류 IV-곡선으로 맞는 것은? (단, I_RC1=I_RC2=3.25[mA], V_E= 0.7[V] 이다.)

(정답률: 72%)

문제 해설

다이오드의 정전압 V_D은 보통 0.7[V] 정도이다. 따라서 V_BE가 0.7[V]이므로 다이오드는 전류가 흐르도록 되어있다. 이에 따라 V_CE1은 5[V]-0.7[V]=4.3[V]가 되고, V_CE2는 10[V]-0.7[V]=9.3[V]가 된다. 이에 따라 각각의 점을 구하면 (4.3[V], 3.25[mA])와 (9.3[V], 3.25[mA])가 된다. 이 두 점을 연결한 직선이 직류 IV-곡선이 된다. 따라서 정답은 "

"이다.
