전기산업기사 (2008년07월27일 기출문제)

1과목 : 전기자기학

자기 회로의 자기 저항에 대한 설명으로 옳지 않은 것은?

다음 중 자기 회로와 전기회로의 대응관계로 옳지 않은 것은?

한 폐곡선에 대한 H(자계의 세기)의 선적분이 이 폐곡선으로 둘러싸이는 전류와 같음을 정의한 법칙은?

비유전율이 9이고 비투자율이 1인 매질내의 고유 임피던스는 약 몇 [Ω]인가?

인덕턴스가 20[mH]인 코일에 흐르는 전류가 0.2[sec] 동안에 6[A]가 변했다면 코일에 유기되는 기전력은 몇 [V]인가?

다음 중 전기력선의 성질에 관한 설명으로 옳지 않은 것은?

길이 10[cm], 반지름 1[cm], 원형 단면을 갖는 공심 솔레노이드의 자기 인덕턴스를 1[mH]로 하기 위해서는 솔레노이드의 권수를 약 몇회로 해야 하는가? (단, μ_s=1이다.)

자속밀도 0.6[Wb/m²]의 자계중에 20[cm]의 도체를 자계와 직각으로 50[m/sec]로 움직일 때, 도체에 유기되는 기전력은 몇 [V]인가?

극판 면적 10[cm²], 간격 1[mm]의 평행판 콘덴서에 비유전율이 3인 유전체를 채웠을 때 전압 100[V]를 가하면, 축적되는 에너지는 약 몇 [J]인가?

반지름 r =1 인 도체구의 표면 전하 밀도가

[C/m²]이 되도록 하는 도체구의 전위는 몇 [V]인가?

10[A]의 전류가 5분간 도선에 흘렀을 때 도선 단면을 지나는 전기량은 몇 [C]인가?

주파수가 1[MHz]인 전자파의 파장은 공기중에서 몇 [m]인가?

진공 중에서 대전도체의 표면 전하밀도가 σ[C/m²]이라면 표면의 전계는?

권수가 200회이고, 자기 인덕턴스가 20[mH]인 코일에 2[A]의 전류를 흘릴 때, 자속은 몇 [Wb]인가? (단, 누설 자속은 없는 것으로 한다.)

변위 전류의 개념 도입은 다음 중 누구의 기여에 의한 것인가?

전위 분포가 V=6x + 3[V]로 주어졌을 때 점 (10,0)[m]에서의 전계의 크기 및 방향은 어떻게 되는가?

그림과 같이 진공 중에 전하량 Q[C]인 점전하 Q를 둘러싸는 경로 C₁과 둘러싸지 않은 폐곡선 C₂가 있다. 지금 +1[C]의 전하를 화살표 방향으로 경로 C₁을 따라 일주시킬 때 요하는 일을 W₁, 경로 C₂를 일주시키는데 요하는 일을 W₂라 할 때, 옳은 것은?

다음 중 강자성체가 아닌 것은?

유전율이 각각 ε₁=1, ε₂=√3 인 두 유전체가 그림과 같이 접해있는 경우, 경계면에서 전기력선의 입사각 θ₁=45°이었다. 굴절각 θ₂는 몇 도인가?

일반적으로 도체를 관통하는 자속이 변화하든가 또는 자속과 도체가 상대적으로 운동하여 도체 내의 자속이 시간적으로 변화를 일으키면, 이 변화를 막기 위하여 도체 내에 국부적으로 형성되는 임의의 폐회로를 따라 전류가 유기되는데 이 전류를 무엇이라 하는가?

2과목 : 전력공학

송전선로에서 코로나 임계전압이 높아지는 경우는 다음중 어느 것인가?

저압 뱅킹 배전 방식에서 캐스캐이딩 현상이란?

화력발전소에서 석탄 1[kg]으로 발생할 수 있는 전력량은 약 몇 [kWh]인가? (단, 석탄의 발렬량은 5000[kcal/kg], 발전소의 효율은 40%라고 한다.)

피뢰기의 제한 전압이란?

다음 중 배전 선로에 사용되는 개폐기의 종류와 그 특성의 연결이 바르지 못한 것은?

전선 지지점간의 고저차가 없는 가공 전선로에서 경간이 100[m], 전선 1[m]의 무게 0.2[kg], 인장하중 550[kg], 안전율 2.2인 경우 이도는 몇 [m]인가?

전압이 정정치 이하로 되었을 때 동작하는 것으로서 단락 시 고장 검출용으로도 사용되는 계전기는?

수용율 80[%],부하율 60[%], 설비용량 320[kw]라면, 최대 수용전력은 몇 [kw]인가?

송전단 전압 154[kv], 수전단 전압 134[kv], 상차각 60도, 리액턴스 39.8[Ω]일 때, 선로손실을 무시하면, 전송 전력은 약 몇 [MW]인가?

송전계통에서 지락보호계전기의 동작이 가장 확실한 접지방식은?

어떤 발전소의 유효 낙차가 100[m]이고, 최대 사용 수량이 10[m³/sec]경우 이 발전소의 이론적인 출력은 몇 [kw]인가?

복도체를 사용한 송전선로를 단도체를 사용한 선로와 비교할 때 알맞은 것은? (단, 복도체의 총 단면적과 단도체의 단면적이 같은 경우이다.)

동일 전력을 동일 선간전압, 동일 역률로 동일 거리에 보낼 때, 사용하는 전선의 총중량이 같으면, 단상 2선식과 3상 3선식의 전력 손실비(3상 3선식/단상 2선식)는?

3000[KW],역률 80[%](뒤짐)의 부하에 전력을 공급하고 있는 변전소에 전력용 콘덴서를 설치하여 변전소에서의 역률을 90[%]로 향상시키는데 필요한 전력용 콘덴서의 용량은 몇 [KVA]인가?

3상 3선식 3각형 배치의 송전선로에 있어서 각 선의 대지 정전 용량이 0.5038[μF]이고, 선간 정전 용량이 0.1237 [μF]일 때, 1선의 작용 정전 용량은 몇 [μF]인가?

원자력 발전소에 이용되는 감속재에 대한 설명으로 옳지 않은 것은?

3상 3선식에서 수직 배치인 선로에서 오프셋을 주는 주된 이유는?

송전 계통의 절연 협조에 있어 절연 레벨을 가장 낮게 잡고 있는 것은?

수전단 전압이 송전단 전압보다 높아지는 현상을 무엇이라 하는가?

송전 계통의 중성점을 직접접지하는 목적과 관계 없는 것은?

3과목 : 전기기기

다음 중 변압기의 무부하손에 해당되지 않는 것은?

주파수 60[hz], 슬립 3[%], 회전수 1164[rpm]인 유도전동기의 극수는?

다음중 인버터의 설명을 바르게 나타낸 것은?

변압기유로 쓰이는 절연유에 요구되는 특성이 아닌 것은 ?

다음 중 전기 기계에 있어서 히스테리시스 손을 감소시키기 위하여 어떻게 하는 것이 가장 좋은가?

동기 발전기가 60[hz], 20극이며 회전자 외경이 3[m]인 경우 자극면의 주변속도는 약 몇 [m/s]인가?

동기 발전기의 돌발 단락 전류를 주로 제한 하는 것은?

직류 분권 발전기가 있다. 극당 자속 0.01[Wb], 도체수 400, 회전수 600[rpm]인 6극 직류기의 유기기전력은 몇 [V]인가? (단, 병렬 회로수는 2이다.)

직류 전동기 중 부하가 변하면 속도가 심하게 변하는 전동기는?

무부하 전동기는 역률이 낮지만 부하가 증가하면 역률이 커지는 이유는?

다음 중 직류 전동기의 속도 제어 방법에서 광범위한 속도 제어가 가능하며, 운전 효율이 가장 좋은 방법은?

직류 분권 전동기 운전 중 계자 권선의 저항이 증가할 때 회전 속도는?

권선형 유도 전동기의 기동법은?

정격 1차 전압이 6600[V], 2차 전압이 220[V], 주파수가 60[hz]인 단상 변압기가 있다. 이 변압기를 이용하여 정격 220[V], 10[A]인 부하에 전력을 공급할 때 변압기의 1차측 입력은 몇 [KW]인가? (단, 부하의 역률은 1)

정격전압 6000[V], 용량 5000[KVA]의 Y 결선 3상 동기 발전기가 있다. 여자전류 200[A]에서의 무부하 단자전압이 6000[V], 단락전류 600[A]일 때, 이 발전기의 단락비는 약 얼마인가?

어떤 정류기의 부하 양단 평균 전압이 2000[V]이고, 맥동률은 2[%]라고 한다. 이 경우 교류분은 몇 [V]가 포함 되어 있는가?

다이오드를 사용한 정류회로에서 여러 개를 병렬로 연결하여 사용할 경우 얻는 효과는?

직류 분권 전동기가 있다. 단자 전압이 215[V], 전기자 전류가 50[A], 전기자 저항이 0.1[Ω]회전수가 1500[rpm]일 때 발생 회전력은 몇 [Nㆍm]인가?

병렬 운전 중의 A, B 두 동기 발전기 중 A발전기의 여자를 B보다 강하게 하면 A 발전기는?

3상 유도 전동기의 2차 저항을 n배로 하면, n배로 되는 것은?

4과목 : 회로이론

전기 회로의 입력을 V₁, 출력을 V₂라고 할 때 전달 함수는? (단, s=jw이다.)

단위 계단 함수 u(t)의 라플라스 변환은?

3상 불평형 전압에서 역상 전압이 25[V]이고, 정상 전압이 100[V], 영상 전압이 10[V]라고 할 때, 전압의 불평형률은 얼마인가?

주어진 시간함수 f(t)=3u(t)+2e^-^t일 때, 라플라스 변환한 함수 F(s)는?

다음의 파형률 값이 잘못된 것은?

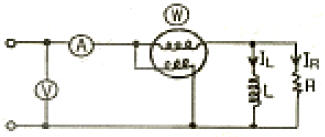

그림과 같은 회로에서 각 계기들의 지시값은 다음과 같다. V는 240[V], A는 5[A], W는 720[W]이다. 이때 인덕턴스 L[H]는? (단, 전원 주파수는 60[hz]라 한다.)

그림과 같은 회로에서 15[Ω]에 흐르는 전류는 몇 [A]인가?(문제 복원 오류로 그림파일이 없습니다. 정확한 그림 내용을 아시는 분께서는 관리자 메일로 보냊시면 감사하겠습니다. 정답은 3번입니다.)

3상 유도 전동기의 출력이 10[HP], 선간 전압 200[V], 효율 90[%], 역률 85[%]일 때, 이 전동기에 유입되는 선전류는 약 몇 [A]인가?

T형 4단자망 회로망에서 영상 임피던스가 Z₀₁=50[Ω], Z₀₂=2[Ω]이고, 전달 정수가 0일 때, 이 회로의 4단자 정수 D의 값은?

어떤 회로에 e=50sin(ωt+θ)[V]를 인가 했을 때, i=4sin(ωt+θ-30°)[A]의 전류가 흘렀다면, 유효 전력은 약 몇 [W]인가?

그림에서 a, b단자의 전압이 100[V], a, b에서 본 능동 회로망 N의 임피던스가 15[Ω]일 때, 단자 a,b에 10[Ω]의 저항을 접속하면 a, b사이에 흐르는 전류는 몇 [A]인가?

불평형 3상 전류 I_a=10+j2, I_b=-20-j24, I_c=-5+j10[A]일 때, 영상전류 I₀의 값은 얼마인가?

그림과 같은 회로에 대한 서술에서 잘못된 것은?

키르히호프의 전압 법칙의 적용에 대한 서술 중 잘못된것은?

전달 함수의 성질 중 틀린 것은?

두 코일이 있다. 한 코일의 전류가 매초 40[A]의 비율로 변화 할 때, 다른 코일에는 20[V]의 기전력이 발생한다면, 두 코일의 상호 인덕턴스는 몇 [H]인가?

그림과 같은 회로에서 스위치 S를 t=0에서 닫았을 때,

이다. L의 값은 몇 [H]인가?

주기적인 구형파 신호는 그 주파수 성분이 어떻게 되는가?

전원과 부하가 모두 Δ결선된 3상 평형 회로가 있다. 전원 전압이 200[V], 부하 임피던스가 6+j8[Ω]인 경우 선전류[A]는?

L형 4단자 회로망에서 4단자 정수가 B= 5/3, C=1이고, 영상임피던스

일 때, 영상임피던스 Z₀₂[Ω]는?

5과목 : 전기설비기술기준 및 판단 기준

내부 고장이 발생하는 경우를 대비하여 자동차단장치 또는 경보장치를 시설하여야 하는 특별고압용 변압기의 뱅크 용량의 구분으로 알맞은 것은?

가로등, 경기장, 공장, 아파트 단지 등의 일반 조명을 위하여 시설하는 고압 방전등은 그 효율이 몇 [lm/W]이상의 것이어야 하는가?(오류 신고가 접수된 문제입니다. 반드시 정답과 해설을 확인하시기 바랍니다.)

변압기의 안정권선이나 유휴권선 또는 전압조정기의 내장 권선을 이상전압으로부터 보호하기 위하여 특히 필요할 경우에 그 권선에 접지공사를 할 때에는 몇 종 접지 공사를 하여야 하는가?(관련 규정 개정전 문제로 여기서는 기존 정답인 1번을 누르면 정답 처리됩니다. 자세한 내용은 해설을 참고하세요.)

발전기, 전동기, 조상기, 기타 회전기 (회전 변류기 제외)의 절연 내력 시험시 시험 전압은 어느곳에 가하면 되는가?

가공전선로의 지지물에 시설하는 지선으로 연선을 사용할 경우 소선은 몇 가닥 이상 이어야 하는가?

다음 중 전기 울타리의 시설에 관한 사항으로 옳지 않은 것은?

차량 기타 중량물의 압력을 받을 우려가 없는 장소에 지중 전선로를 직접 매설식에 의하여 시설하는 경우 매설 깊이는 최소 몇 [cm]이상으로 하면 되는가?(오류 신고가 접수된 문제입니다. 반드시 정답과 해설을 확인하시기 바랍니다.)

가반형의 용접 전극을 사용하는 아크 용접장치의 용접 변압기 1차측 전로의 대지전압은 몇 [V]이하여야 하는가?

선로 길이가 몇 [km]이상의 고압 가공 전선로에는 보안상 특히 필요한 경우에 가공 전선로의 적당한 곳에서 통화 할수 있는 휴대용 또는 이동용의 전력보안 통신용 전화설비를 시설 하여야 하는가?

백열전등 또는 방전등에 전기를 공급하는 옥내 전로의 대지 전압은 몇 [V]이하이어야 하는가? (단, 백열전등 또는 방전등 및 이에 부속하는 전선은 사람이 접촉 할 우려가 없다고 한다.)

한 수용장소의 인입선에서 분기하여 지지물을 거치지 않고 다른 수용 장소의 인입구에 이르는 부분의 전선을 무엇이라고 하는가?

흥행장의 저압 전기설비 공사로 무대 무대마루 밑, 오케스트라 박스 영사실 기타 사람이나 무대 도구가 접촉할 우려가 있는 곳에 시설하는 저압 옥내 배선 전구선 또는 이동 전선은 사용 전압이 몇 [V]미만 이어야 하는가?

다음 중 고압 가공인입선의 시설 방법으로 옳지 않은 것은?

가공 전선로의 지지물에 취급자가 오르고 내리는데 사용하는 발판 볼트 등은 일반적으로 지표상 몇 [m]미만에 시설하여서는 아니 되는가?

특별고압 가공전선로 중 지지물로 직선형의 철탑을 연속하여 10기 이상 사용하는 부분에는 몇 기 이하마다 내장 애자 장치가 있는 철탑 또는 이와 동등 이상의 강도를 가지는 철탑 1기를 시설 하여야 하는가?

직류식 전기 철도에서 가공으로 시설하는 배류선으로 동복강선을 사용한다면 그 지름은 몇 [mm]이상의 것을 사용하여야 하는가?

제 3종 접지 공사를 할 때, 접지 저항값과 접지선(연동선)의 굵기에 대한 기준으로 옳은 것은?

방전등용 안정기로부터 방전관까지의 전로를 무엇이라고 하는가?

고압용 또는 특별 고압용 개폐기를 시설할 때 반드시 조치하지 않아도 되는 것은?

66[KV] 가공 전선과 6[KV] 가공 전선을 동일 지지물에 병가하는 경우에 특별고압 가공 전선은 케이블인 경우를 제외하고는 단면적이 몇 [mm²]이상인 경동연선을 사용하여야 하는가?
